자동 PU 깔창 주입 생산

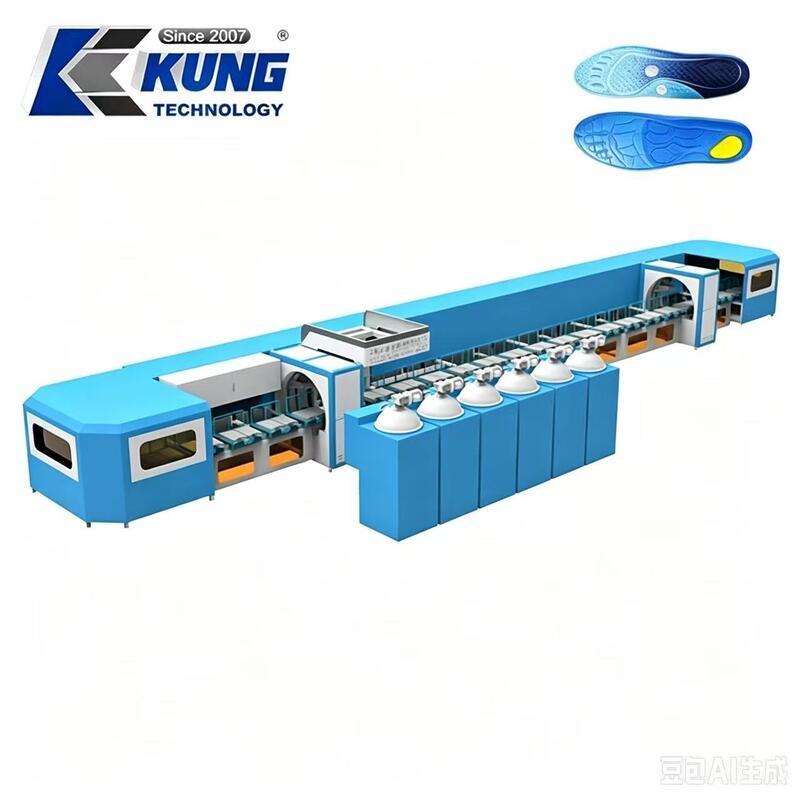

당사의 PU 인솔 주입 생산 라인은 폴리우레탄 신발 인솔의 대량 생산을 위해 특별히 설계된 완전 자동 연속 제조 솔루션을 나타냅니다. 2007년부터 20년 이상의 신발 기계 연구, 제조 및 수출 경험을 바탕으로 KingKung은 전 세계 신발 제조업체를 위한 신뢰할 수 있고 고효율적인 장비 개발에 전념하고 있습니다. 이 통합 생산 라인은 PU 주입 스테이션, 장축 가열 경화 오븐, 회전 몰드 플레이트 컨베이어 시스템 및 중앙 전기 제어 캐비닛을 하나의 통합된 작업 흐름으로 결합합니다. 수동 개입을 크게 줄이고 제품 일관성을 안정화하며 신발 공장이 전반적인 생산 비용을 통제하면서 생산량을 높일 수 있도록 지원합니다. 이 전체 장치는 스포츠 신발 인솔, 편안한 캐주얼 인솔, 피로 방지 작업화 인솔 및 다양한 기능성 PU 폼 인솔 생산에 널리 적용됩니다.


완전한 조립 라인의 전체 치수는 25m * 2.3m * 1.6m입니다. 22미터 길이의 가열 오븐이 장착되어 있으며 각 오븐 섹션의 크기는 2000x1100x900mm입니다. 오븐 최대 전력은 70KW에 달하며, 내장된 오븐 팬 모터는 0.37KW로 작동합니다. 고급 열풍 순환 설계는 전체 오븐 챔버 내부의 열을 고르게 분배합니다. 균일한 온도 환경은 PU 발포 및 경화 공정에 중요하며, 부분 발포, 표면 기포, 불균일한 경도 및 제품 변형과 같은 일반적인 결함을 효과적으로 방지합니다. 중단 없는 장시간 공장 운영 중에도 오븐은 안정적인 열 성능을 유지하고 대량의 불량 인솔을 유발할 수 있는 온도 변동을 피합니다.


전력 및 모션 제어를 위해 이 생산 라인은 유명한 Delta 서보 드라이브 시스템을 채택했으며, 드라이브 모터 전력은 5.5KW입니다. 고정밀 PLC 및 직관적인 터치스크린 인간-기계 인터페이스와 협력하여 작업자는 화면에서 컨베이어 속도, 오븐 구역 온도, 타이밍 매개변수 및 생산 로직을 편리하게 조정할 수 있습니다. 일상적인 운영을 위해 복잡한 전문 배경 지식이 필요하지 않습니다. 컨베이어 시스템에는 48세트의 이중 레이어 몰드 플레이트가 장착되어 있습니다. 각 몰드 플레이트의 치수는 1000mmx500mmx6mm입니다. 이중 레이어 구조 설계는 공간 활용도와 일일 생산 능력을 크게 향상시킵니다. 다른 몰드 인서트를 교체하기만 하면 제조업체는 다양한 크기, 두께, 패턴 및 기능 스타일의 PU 인솔을 생산하여 다양한 시장 요구를 충족할 수 있습니다.


기계적 내구성과 내마모성은 중장비 연속 공장 운영을 위해 완전히 고려되었습니다. 체인과 체인 홈은 표준 4mm 두께 체인과 4mm 두께 체인 트랙을 채택합니다. 주행 휠은 304 스테인리스 스틸 베어링이 내장된 솔리드 아이언 휠이며, 휠 트랙 두께는 5mm입니다. 이러한 중장비 구성은 마찰 손실을 줄이고 소음을 낮추며 반복적인 순환 운동 하에서 서비스 수명을 연장합니다. 전체 지지 프레임워크는 재료 두께가 3.5mm에서 4.0mm 범위인 국가 표준 40x80 채널 강철로 제작되었습니다. 연결봉은 벽 두께 2.0mm의 국가 표준 40x60 사각 튜브를 사용합니다. 견고한 강철 용접 구조는 장기간의 전체 부하 작업 조건에서 굽힘 및 변형에 저항하여 고객이 예비 부품 교체 빈도를 줄이고 후기 유지 보수 비용을 절감하는 데 도움이 됩니다.


표준 정격 작동 조건은 380V / 50HZ입니다. 다른 국가 및 지역의 전원 공급 표준에 맞추기 위해 맞춤형 전압 및 주파수 옵션을 사용할 수 있습니다. 이 기계는 해외 신발 공장의 수출 규정 준수 요구 사항을 충족하기 위해 CE 인증을 지원합니다.


전체 제조 작업 흐름은 PU 원자재 공급, 자동 계량 및 주입, 고온 발포, 열 경화 및 완성된 인솔 배출을 포함합니다. 모든 핵심 절차는 이 원스톱 생산 라인에서 완료됩니다. 반자동 장비에 비해 이 연속 유형 라인은 일일 생산량을 크게 높이고 노동력을 줄이며 불량률을 낮은 수준으로 유지합니다. 중대형 신발 인솔 제조 공장에 이상적인 업그레이드 선택입니다.


KingKung은 이 생산 라인에 대한 포괄적인 사전 판매 및 사후 판매 기술 지원을 제공합니다. 당사의 엔지니어링 팀은 레이아웃 도면 제안, 설치 안내, 현장 또는 원격 운영 교육 및 장기 기술 컨설팅을 제공할 수 있습니다. 비표준 맞춤화가 가능합니다. 공장 작업 공간 및 생산 목표에 따라 오븐 길이, 몰드 플레이트 수량, 라인 총 길이 및 레이아웃을 조정할 수 있습니다. 자세한 견적, 기계 작동 테스트 비디오, 기술 매개변수 시트 및 추가 비즈니스 커뮤니케이션을 위해 언제든지 문의해 주십시오.
