자동 PU 인솔 붓기 제조 기계

이 자동 PU 깔창 성형기는 폴리우레탄 신발 깔창 및 신발 밑창의 대량 생산을 위해 특별히 개발되었으며, 신발 제조 공장에서 널리 사용됩니다. 저압 PU 발포 기술을 채택하여 정확한 재료 혼합, 자동 주입 및 연속 경화 생산을 실현하여 생산 효율성과 제품 일관성을 크게 향상시킬 수 있습니다.

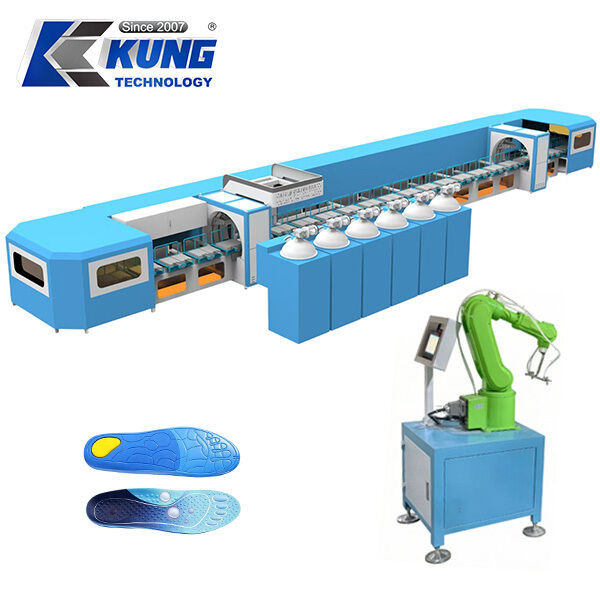

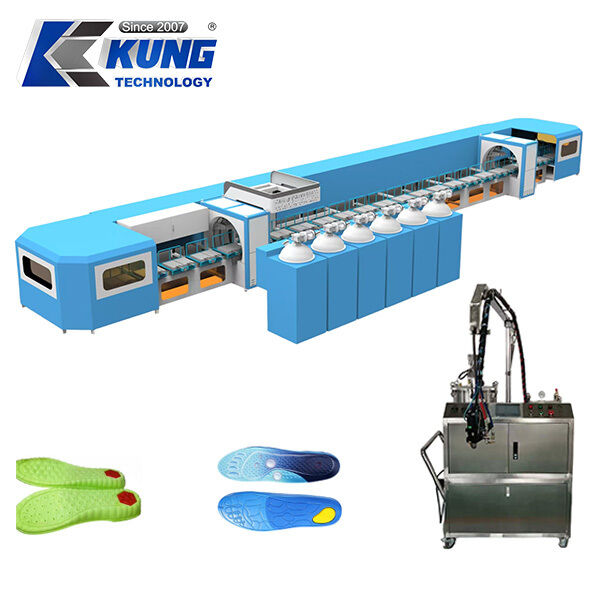

전체 장비 세트에는 재료 탱크, 계량 펌프 주입 장치, 서보 드라이브 시스템 및 지원 오븐이 있는 25미터 길이의 조립 라인이 포함됩니다. 재료 탱크는 120L 용량의 304 스테인리스 스틸 내부 탱크를 채택하며, 작동 압력 범위는 0.05MPa에서 0.3MPa입니다. 25RPM에서 0.2KW 교반 모터가 장착되어 폴리올 및 이소시아네이트 재료를 잘 혼합하고 원료 응고를 방지합니다.

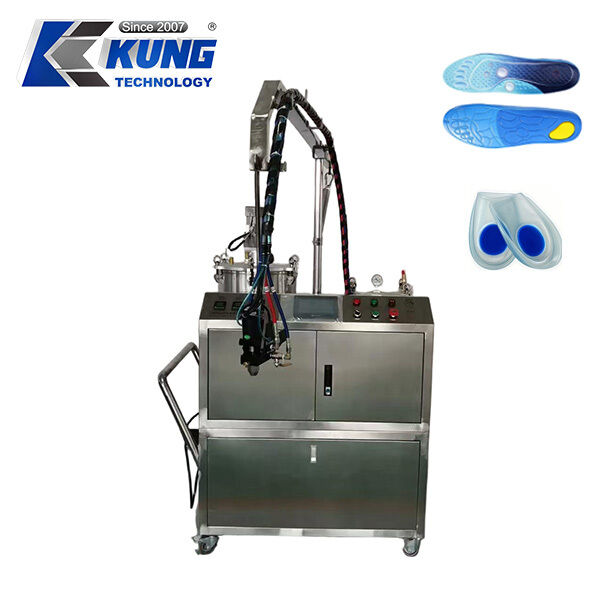

고정밀 계량 펌프는 이 기계의 핵심 부품입니다. 계량 정확도는 1/1000에 달하며, A 재질 25CC, B 재질 15CC의 유량을 제공합니다. 주입 유량은 40-80G/S이며, 주입 압력은 0.1MPa-3.99MPa 사이에서 조절 가능합니다. 22℃ 작업 조건에서 500-2000 mPa·s의 원료 점도에 적응할 수 있으며, 두 가지 성분 PU 원료의 안정적인 비율을 보장하여 완성된 깔창의 균일한 발포 밀도를 얻을 수 있습니다.

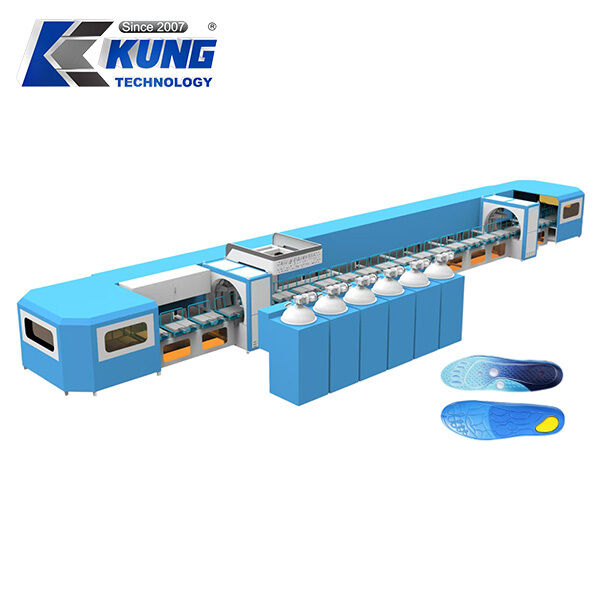

생산 라인은 5.5KW Delta 서보 모터로 구동되어 안정적인 작동을 보장합니다. 조립 라인 전체 치수는 25m x 2.3m x 1.6m입니다. 1000mm x 500mm x 6mm 크기의 48개의 이중층 몰드 플레이트가 장착되어 있습니다. 이에 맞는 오븐은 길이가 22미터이고 최대 전력은 70KW로, PU 발포를 위한 일정한 온도 경화 환경을 제공합니다. 오븐 팬 전력은 0.37KW로 균일한 뜨거운 공기 순환을 담당합니다.
모든 구조 부품은 고품질 국가 표준 강철을 채택합니다. 체인 및 체인 홈 두께는 4mm입니다. 솔리드 철제 휠에는 304 베어링이 내장되어 있으며, 휠 레일 두께는 5mm입니다. 브래킷은 3.5-4.0mm 두께의 40*80 채널 강철을 사용하고, 연결봉은 2.0mm 두께의 40*60 사각 튜브를 사용합니다. 전체 프레임은 우수한 강성과 변형 방지 성능을 갖추어 장시간 연속 작동에 적합합니다.
정격 작동 전압은 380V / 50HZ입니다. 주 기계 전력은 10KW입니다. 이 완전한 PU 주입 라인은 신발 깔창 및 밑창의 대량 연속 생산을 지원합니다. 신발 제조업체의 인건비 및 불량률 절감에 도움이 됩니다. 해외 고객에게 기술 지도 및 애프터 서비스를 지원합니다.
