강조하다
CNC 신발 어퍼 절단기
,자동 신발 패턴 절단기
,비전 시스템 가죽 절단기
-
절단 속도0-1200mm/초
-
절단 정확도±0.1mm
-
최대 재료 두께6mm 가죽 / 30mm 폼
-
작업 영역1600x900mm
-
비전 시스템5MP CCD 카메라
-
총 전력12KW
-
전압380V/50Hz 3상
-
무게1800kg
-
보증1년
-
용법신발 어퍼 패턴 커팅
-
원래 장소중국
-
브랜드 이름Kingkung
-
모델 번호KK-CNC-V01

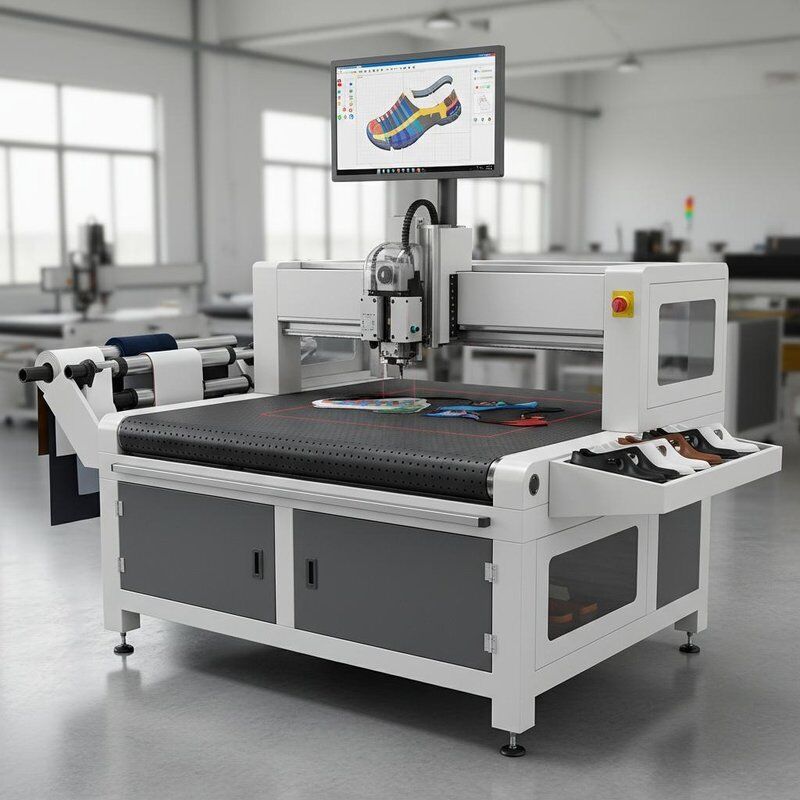

시각 체계를 가진 CNC 자동적인 신발 갑피 패턴 절단기
시각 체계를 가진 CNC 자동적인 신발 갑피 패턴 절단기
제품개요
그만큼시각 체계를 가진 CNC 자동적인 신발 갑피 패턴 절단기신발 갑피 절단 공정에 혁명을 일으켰습니다. 고해상도 CCD 카메라와 지능형 네스팅 소프트웨어가 장착된 이 기계는 가죽과 합성 소재의 자연적인 결함을 스캔하고 자동으로 절단 패턴의 위치를 지정하여 재료 활용도를 극대화하며 낭비를 최소화하면서 정밀 절단을 실행합니다.
기존의 수동 절단 또는 유압 프레스 방법과 달리 이 CNC 시스템은 ±0.1mm의 반복 정확도로 최대 1200mm/s의 절단 속도를 달성합니다. 진공 컨베이어 테이블은 재료를 제자리에 단단히 고정하고, 진동 나이프와 다중 도구 헤드 구성은 섬세한 극세사부터 두꺼운 소가죽(최대 6mm)까지 재료를 처리합니다.
비전 시스템의 지능형 네스팅 알고리즘을 사용하면 수동 절단에 비해 일반적으로 15-25%의 자재 절약이 가능합니다. 이 기계는 CAD 패턴(DXF, AI, PLT 형식)의 직접 가져오기를 지원하므로 신발 모델 간에 신속한 생산 전환이 가능합니다.
주요 특징
- 결함 감지 및 자동 배열을 위한 CCD 비전 시스템
- 진동 칼 + 회전 칼날 + 펀치 도구 구성
- 재료 고정용 진공 컨베이어 테이블
- CAD 파일 직접 가져오기(DXF/AI/PLT)
- ±0.1mm 정확도의 1200mm/s 절단 속도
- 자동 공구 오프셋 및 마모 보상
- 1년 보증
기술 사양
| 매개변수 | 값 |
|---|---|
| 절단 속도 | 0-1200mm/초 |
| 절단 정확도 | ±0.1mm |
| 최대 재료 두께 | 6mm(가죽), 30mm(폼) |
| 작업 영역 | 1600x900mm |
| 비전 시스템 | 5MP CCD 카메라 |
| 도구 유형 | 진동 칼, 회전 칼날, 펀치, 주름잡는 바퀴 |
| 진공력 | 7.5KW |
| 총 전력 | 12KW |
| 전압 | 380V/50Hz 3상 |
| 기계 무게 | 1800kg |
응용
가죽, 합성피혁, 메쉬원단, 부직포 소재 등의 뱀프, 쿼터, 텅, 안감, 칼라, 힐카운터 등 신발 어퍼 부품을 절단하는 데 사용됩니다. 모든 규모의 운동화, 정장화, 부츠, 샌들 제조 시설에 적합합니다.
자주 묻는 질문
Q: 패턴 가져오기에는 어떤 파일 형식이 지원됩니까?
A: DXF, AI, PLT, HPGL 형식이 모두 지원됩니다. 패턴은 대부분의 CAD 신발 디자인 소프트웨어에서 직접 가져올 수 있습니다.
Q: 비전 시스템은 어떻게 자재 활용도를 향상합니까?
A: CCD 카메라는 각 가죽이나 시트에 자연적인 결함(상처, 구멍, 색상 변화)이 있는지 스캔합니다. 그런 다음 네스팅 소프트웨어는 패턴을 배치하여 결함을 방지하고 레이아웃을 최적화하여 활용도를 15~25% 향상시킵니다.
Q: 여러 레이어를 동시에 자를 수 있나요?
A: 정밀성을 위해 단일 레이어 절단을 권장합니다. 그러나 얇은 합성 소재(2mm 미만)는 적절한 칼날 설정을 통해 2~3겹으로 절단할 수 있습니다.
Q: 어떤 유지관리가 필요합니까?
A: 재료 유형에 따라 200-500 절단 시간마다 블레이드를 교체하십시오. 진공 필터는 매주 청소해야 합니다. 우리는 기계의 유지 관리 일정을 제공합니다.
Q: 운영자 교육이 포함되어 있나요?
A: 예, 작동, 패턴 설정 및 기본 유지 관리에 대한 2일간의 현장 교육을 제공합니다. 지속적인 지원을 위해 원격 지원이 제공됩니다.
